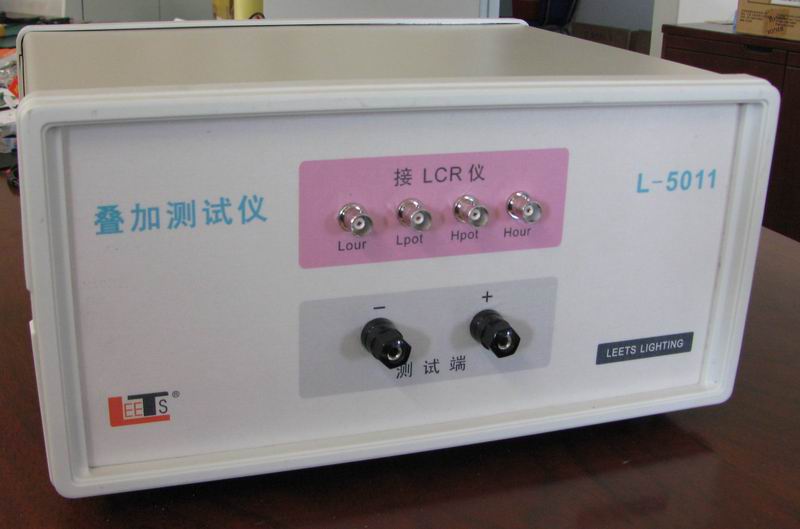

L-5011疊加測試盒
產品信息
分類: 產品測量?jī)x器
產品介紹
力茲疊加測試盒使用說明
一、接線方法
|
|
1、0.1mH~100mH
2、測試頻率50Hz~100kHz
3、最高測試電壓小于40V
4、疊加測試電流小于10A
三、使用注意事項
1、 為了避免出現觸電事故，在施加DC偏壓的狀態下，請絕對不要觸摸測試端子之間部分。
2、 如果在施加DC偏壓的狀態下插拔被測元件，則會因線圈、被測元件的阻抗產生反電動勢，從而導致儀器與直流電流源的損壞。
3、 在測試時電流加的單次時間不要超過15秒鐘，以免疊加盒內扼流圈發熱影響測試穩定度。
4、 施加疊加電流時，要注意其電壓值不能超過LCR儀測試端允許的最高電壓（詳見LCR儀說明書），以免LCR儀損壞。
四、恒流源設置
電流源電壓設置對照表（參考）
|
疊加測試電流 |
電壓設置值 |
|
0~1A |
3V |
|
1.1~2A |
6V |
|
2,.1~3A |
9V |
|
3.1~4A |
12V |
|
4.1~5A |
15V |
|
5.1~6A |
18V |
|
6.1~7A |
21V |
|
7.1~8A |
24V |
|
8.1~9A |
27V |
|
9.1~10A |
30V |
