LEDT-300BLED整燈熱管理分析系統

產品信息

分類: 產品測量儀器

產品介紹

 LEDT-300B LED整燈熱管理分析系統介紹

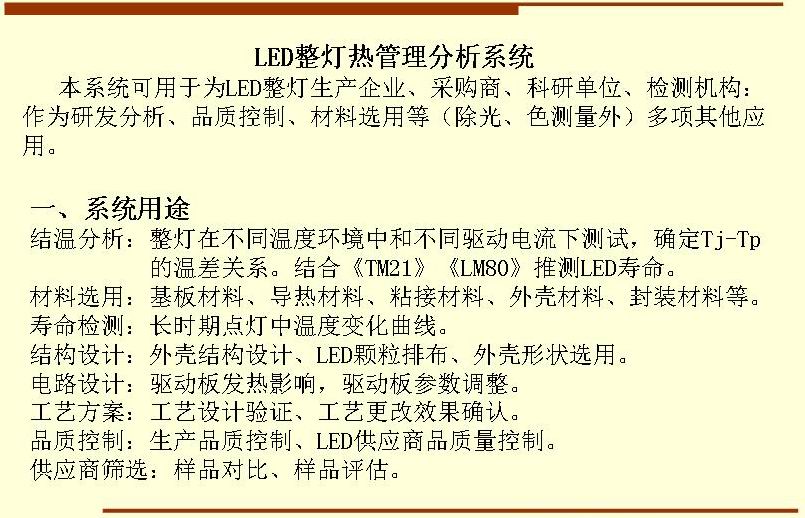

本系統可用于為LED整燈生產企業、采購商、科研單位、檢測機構：作為研發分析、品質控制、材料選用等（除光、色測量外）多項其他應用。

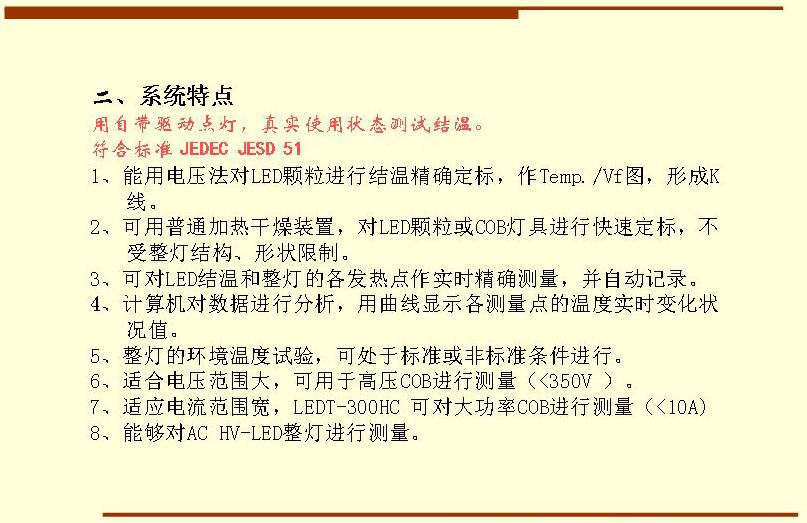

二、系統特點,用自帶驅動點燈，真實使用狀態測試結溫。符合標準 JEDEC JESD 51 1、能用電壓法對LED顆粒進行結溫精確定標，作Temp./Vf圖，形成K 線。 2、可用普通加熱干燥裝置，對LED顆?；駽OB燈具進行快速定標，不受整燈結構、形狀限制。 3、可對LED結溫和整燈的各發熱點作實時精確測量，并自動記錄。 4、計算機對數據進行分析，用曲線顯示各測量點的溫度實時變化狀況值。 5、整燈的環境溫度試驗，可處于標準或非標準條件進行。 6、適合電壓范圍大，可用于高壓COB進行測量（<350V ）。 7、適應電流范圍寬，LEDT-300HC 可對大功率COB進行測量（<10A) 8、能夠?qū)C HV-LED整燈進行測量。

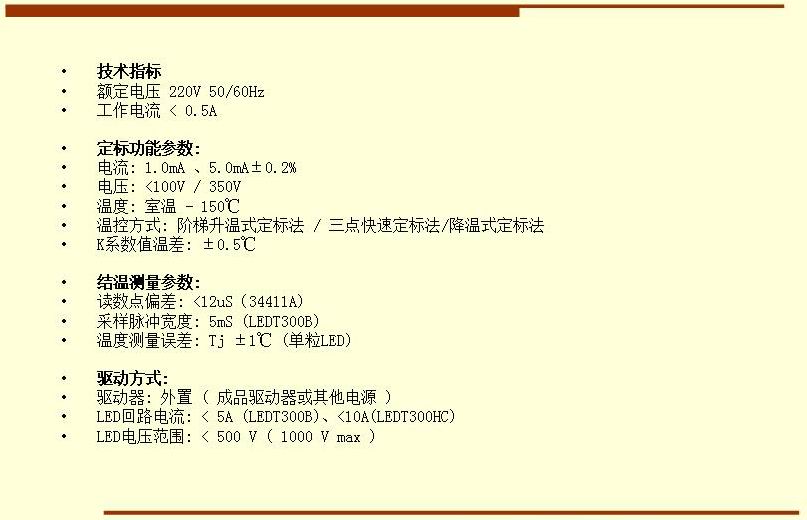

技術指標 額定電壓 220V 50/60Hz 工作電流 < 0.5A 定標功能參數: 電流: 1.0mA 、5.0mA±0.2% 電壓: <100V / 350V 溫度: 室溫 - 150℃ 溫控方式: 階梯升溫式定標法 / 三點快速定標法/降溫式定標法 K系數值溫差: ±0.5℃ 結溫測量參數: 讀數點偏差: <12uS（34411A) 采樣脈沖寬度: 5mS (LEDT300B) 溫度測量誤差: Tj ±1℃ (單粒LED) 驅動方式: 驅動器: 外置 ( 成品驅動器或其他電源 ) LED回路電流: < 5A (LEDT300B)、<10A(LEDT300HC) LED電壓范圍: < 500 V ( 1000 V max )

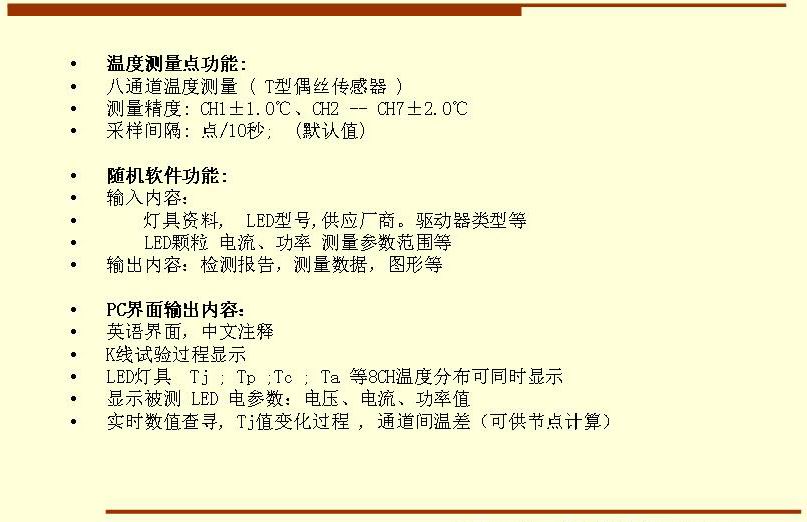

5溫度測量點功能: 八通道溫度測量 ( T型偶絲傳感器 ) 測量精度: CH1±1.0℃、CH2 -- CH7±2.0℃ 采樣間隔: 點/10秒; (默認值) 隨機軟件功能: 輸入內容： 燈具資料, LED型號,供應廠商。驅動器類型等 LED顆粒 電流、功率 測量參數范圍等 輸出內容：檢測報告，測量數據，圖形等 PC界面輸出內容： 英語界面，中文注釋 K線試驗過程顯示 LED燈具 Tj ; Tp ;Tc ; Ta 等8CH溫度分布可同時顯示 顯示被測 LED 電參數：電壓、電流、功率值 實時數值查尋, Tj值變化過程 , 通道間溫差（可供節點計算）

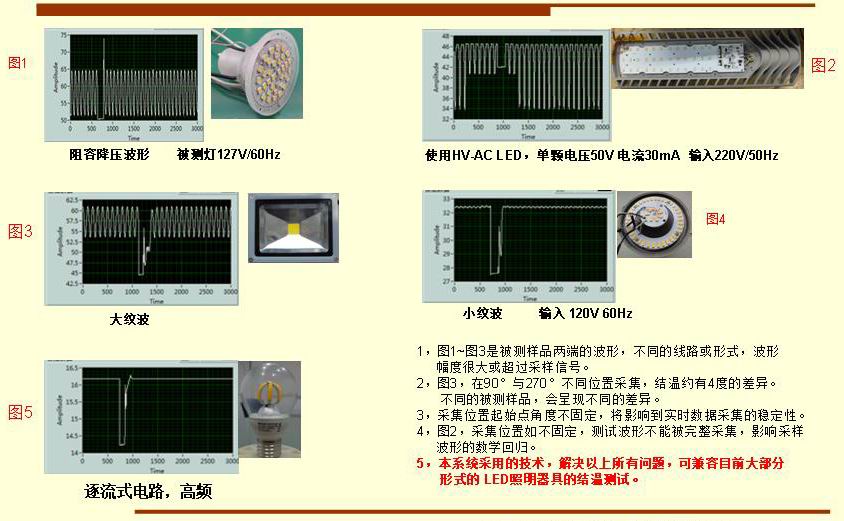

1，圖1~圖3是被測樣品兩端的波形，不同的線路或形式，波形 幅度很大或超過采樣信號。 2，圖3，在90°與270°不同位置采集，結溫約有4度的差異。 不同的被測樣品，會呈現不同的差異。 3，采集位置起始點角度不固定，將影響到實時數據采集的穩定性。 4，圖2，采集位置如不固定，測試波形不能被完整采集，影響采樣 波形的數學回歸。 5，本系統采用的技術，解決以上所有問題，可兼容目前大部分 形式的 LED照明器具的結溫測試。

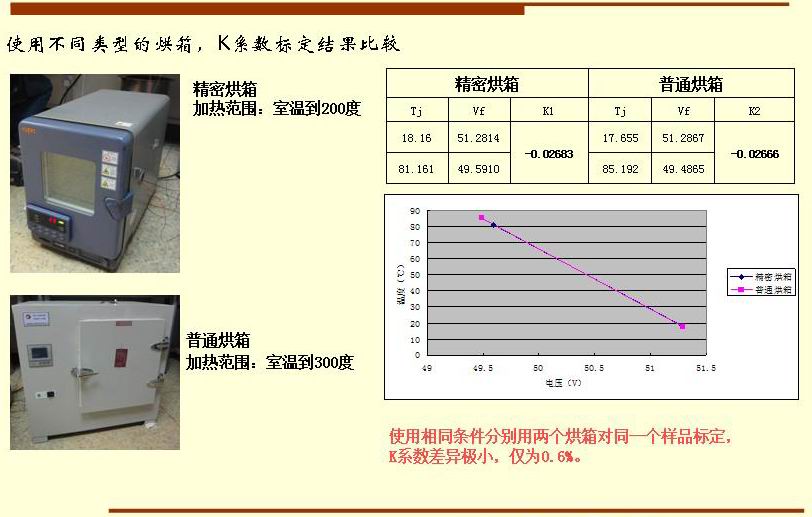

使用相同條件分別用兩個烘箱對同一個樣品標定， K系數差異極小，僅為0.6%。

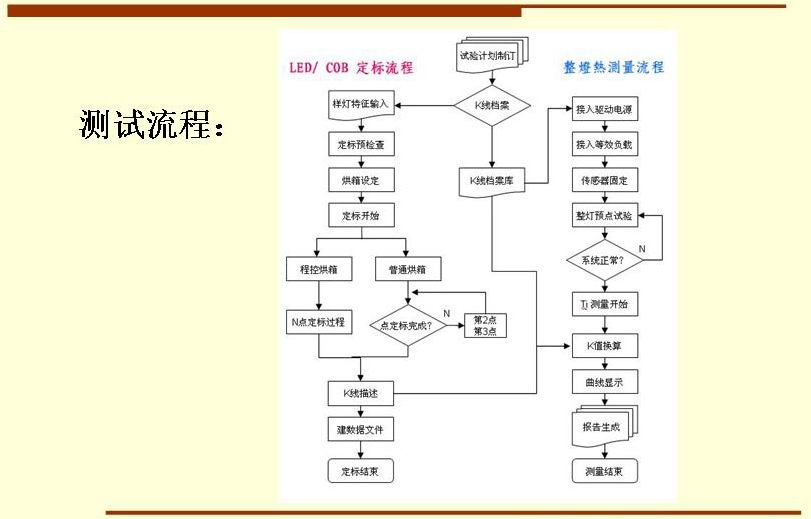

測試流程：

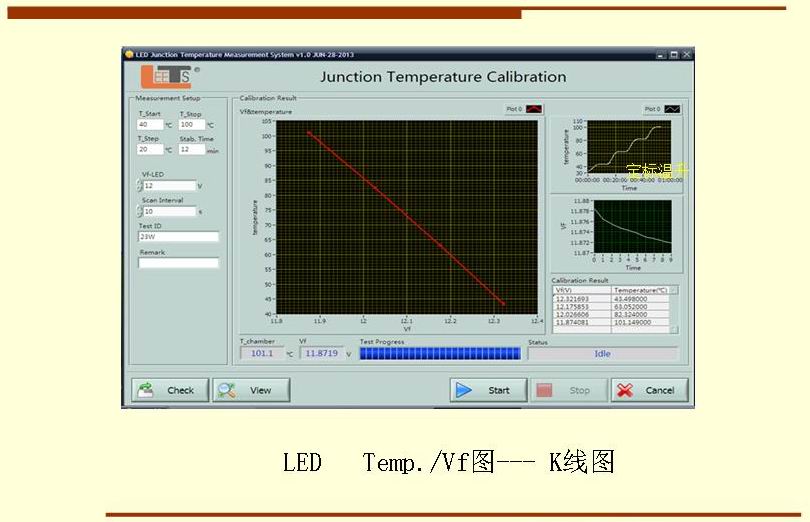

LED Temp./Vf圖--- K線圖

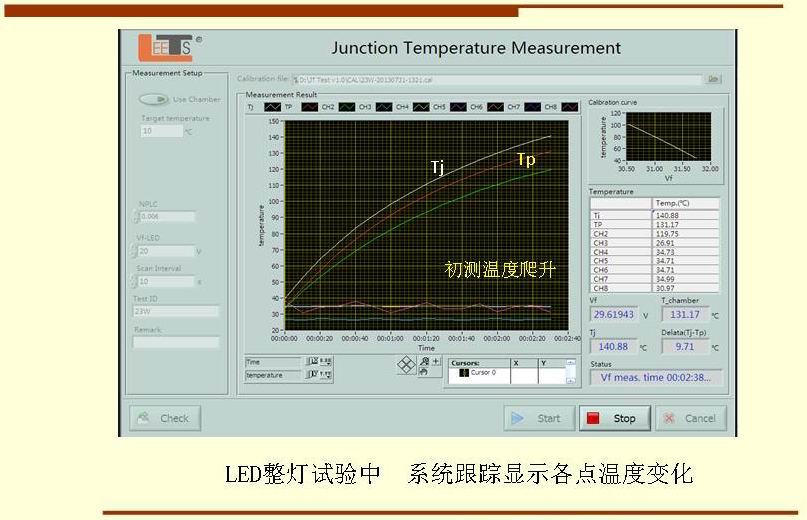

LED整燈試驗中 系統跟蹤顯示各點溫度變化

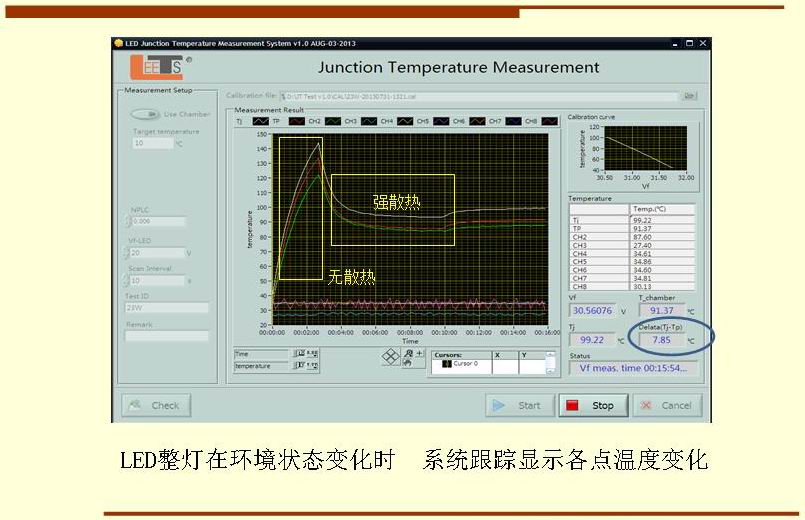

LED整燈在環境狀態變化時 系統跟蹤顯示各點溫度變化

LED整燈熱管理系統結溫測試方法（接線法）

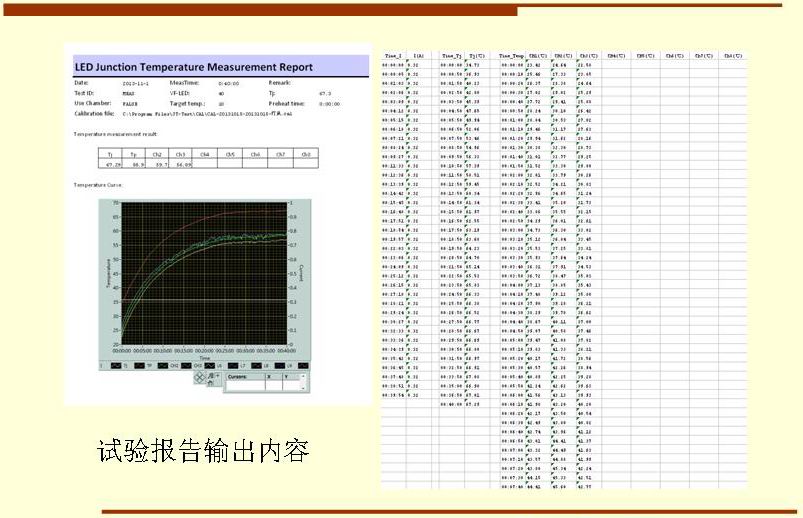

試驗報告輸出內容

國家電光源 俞安琪主任 介紹LED整燈熱管理分析系統

2014上海照明科技及應用趨勢論壇 5月15日

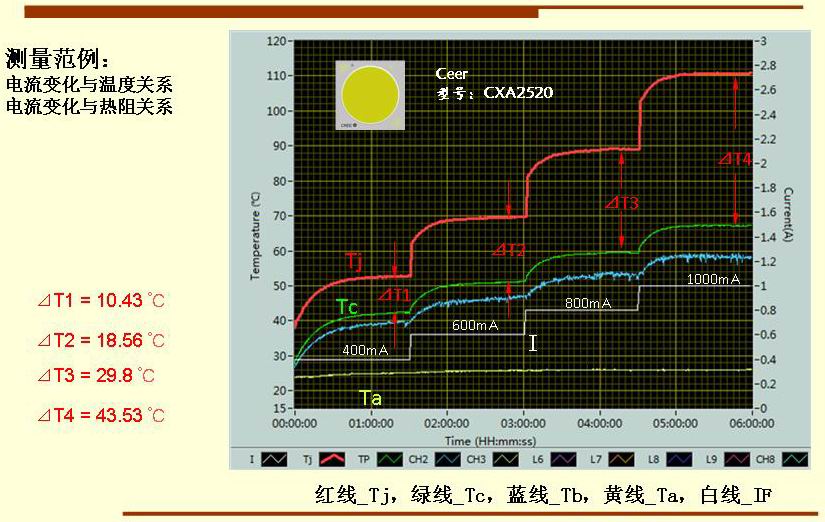

測量范例： 電流變化與溫度關系 電流變化與熱阻關系

電流與溫度關系

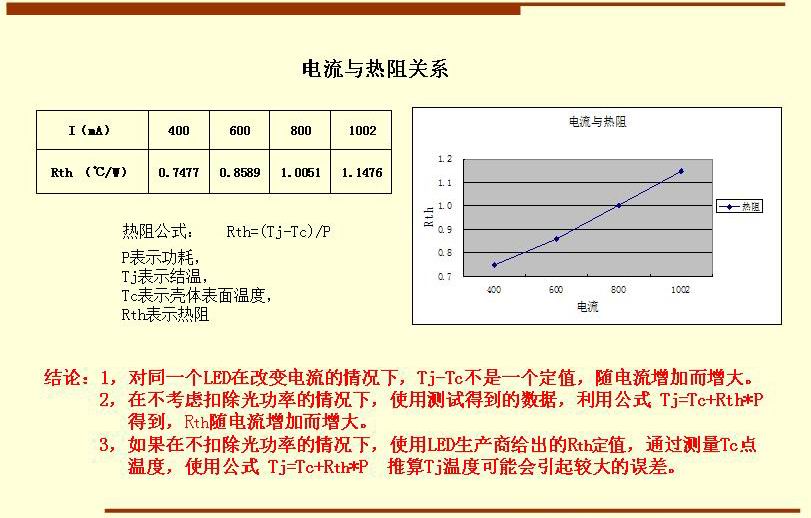

結論：1，對同一個LED在改變電流的情況下，Tj-Tc不是一個定值，隨電流增加而增大。 2，在不考慮扣除光功率的情況下，使用測試得到的數據，利用公式 Tj=Tc+Rth*P 得到，Rth隨電流增加而增大。 3，如果在不扣除光功率的情況下，使用LED生產商給出的Rth定值，通過測量Tc點 溫度，使用公式 Tj=Tc+Rth*P 推算Tj溫度可能會引起較大的誤差。

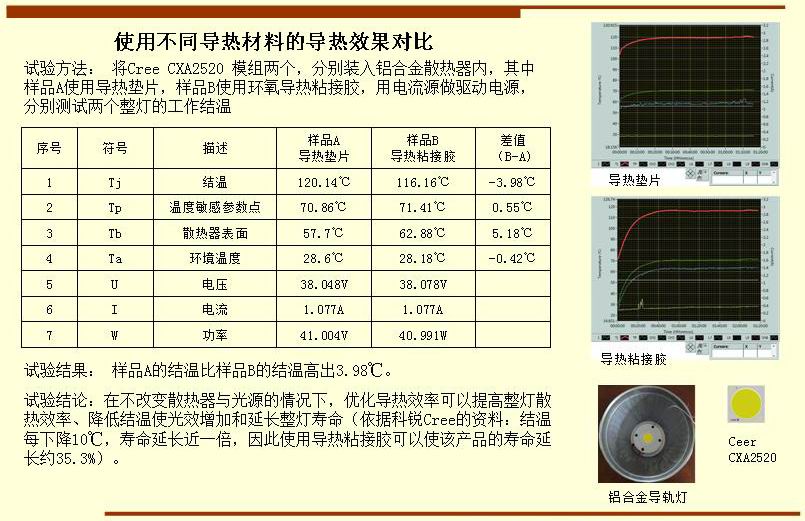

使用不同導熱材料的導熱效果對比 試驗方法： 將Cree CXA2520 模組兩個，分別裝入鋁合金散熱器內，其中 樣品A使用導熱墊片，樣品B使用環氧導熱粘接膠，用電流源做驅動電源， 分別測試兩個整燈的工作結溫 試驗結果： 樣品A的結溫比樣品B的結溫高出3.98℃。 試驗結論：在不改變散熱器與光源的情況下，優化導熱效率可以提高整燈散 熱效率、降低結溫使光效增加和延長整燈壽命（依據科銳Cree的資料：結溫 每下降10℃，壽命延長近一倍，因此使用導熱粘接膠可以使該產品的壽命延 長約35.3%）。

1, Tp點位置明顯不合理，離熱源太遠，不具代表性； 2，對Tp點作用的認識模糊； 3，用Tp點測得的溫度加上固定值推算Tj誤差很大； 4，在設計階段沒有真實地測試結溫，在已經投入了 生產之后再測，可能會給企業帶來時間和經濟上 的損失。

使用不同散熱器導熱效果對比 試驗方法： 使用相同的電流將同一個COB 模組，分別裝入樣品A和樣品B 鋁合金散熱器內，分別測試兩組樣品的的工作結溫。 試驗結果： 樣品A的結溫比樣品B的結溫高出6.7℃。 試驗結論：在不改變光源與驅動的情況下，優化散熱結構可以提高整燈散 熱效率、降低結溫使光效增加和延長整燈壽命（依據科銳Cree的資料：結 溫每下降10℃，壽命延長近一倍，因此使用樣品B可以使該產品的壽命延 長約60%）。

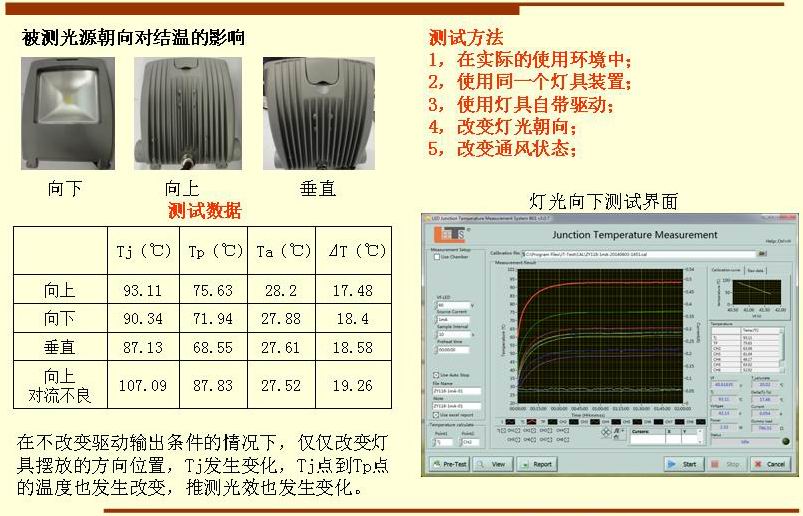

被測光源朝向?qū)Y(jié)溫的影響 測試方法 1，在實際的使用環境中； 2，使用同一個燈具裝置； 3，使用燈具自帶驅動； 4，改變燈光朝向； 5，改變通風狀態； 在不改變驅動輸出條件的情況下，僅僅改變燈 具擺放的方向位置，Tj發生變化，Tj點到Tp點 的溫度也發生改變，推測光效也發生變化。

使用 HV-AC LED燈具

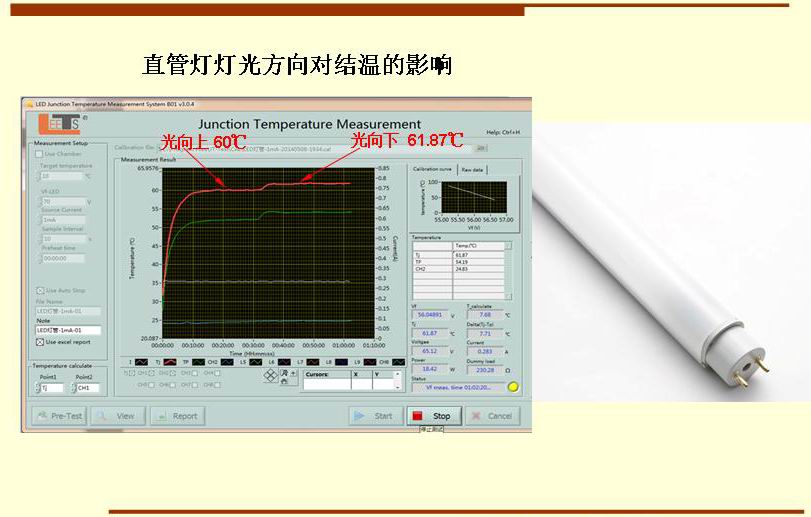

直管燈燈光方向?qū)Y(jié)溫的影響

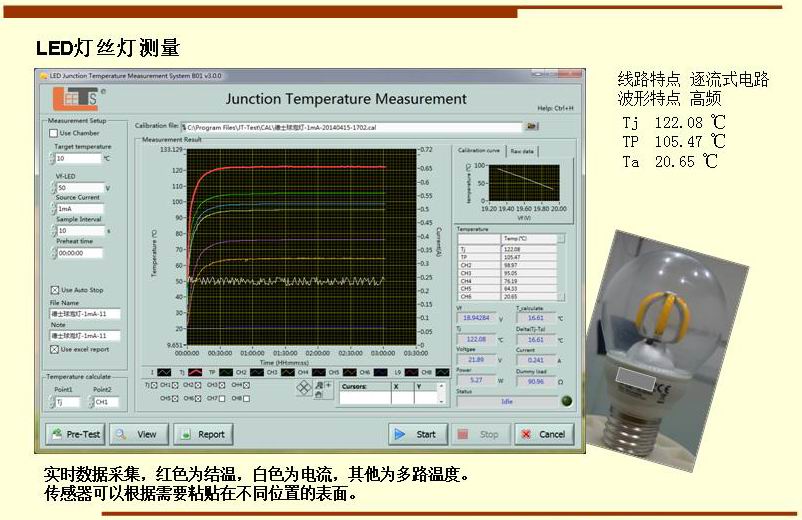

LED燈絲燈測量 實時數據采集，紅色為結溫，白色為電流，其他為多路溫度。 傳感器可以根據需要粘貼在不同位置的表面。

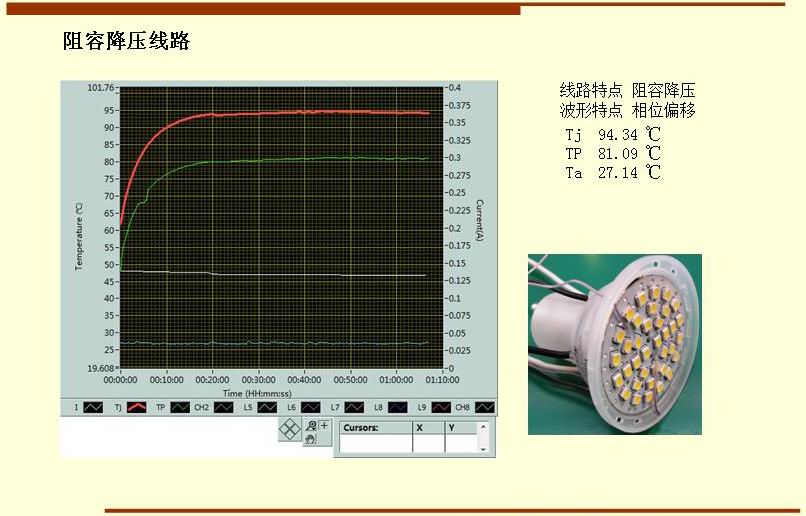

阻容降壓線路

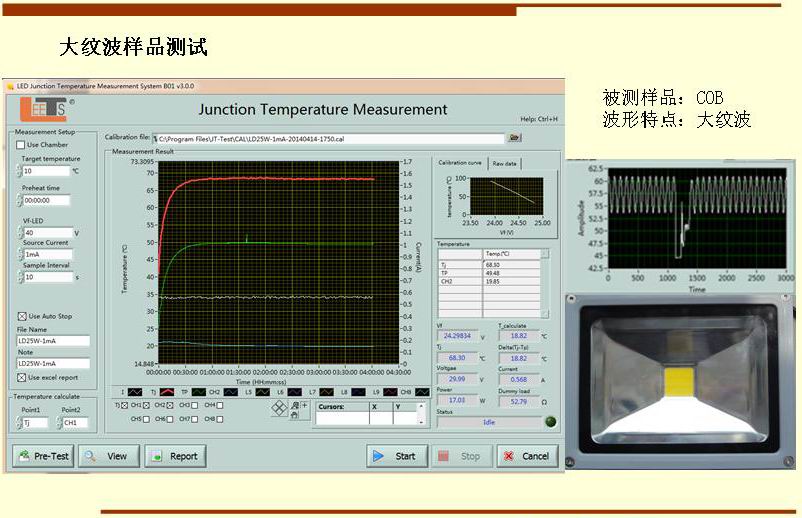

大紋波樣品測試

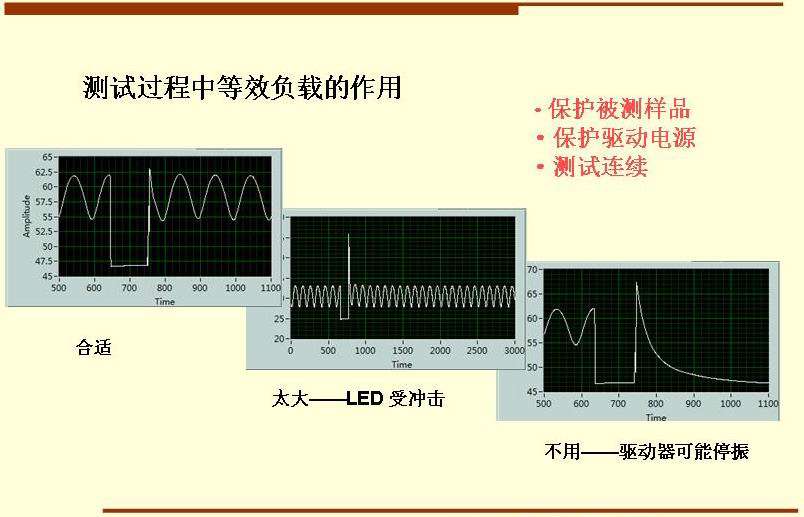

測試過程中等效負載的作用

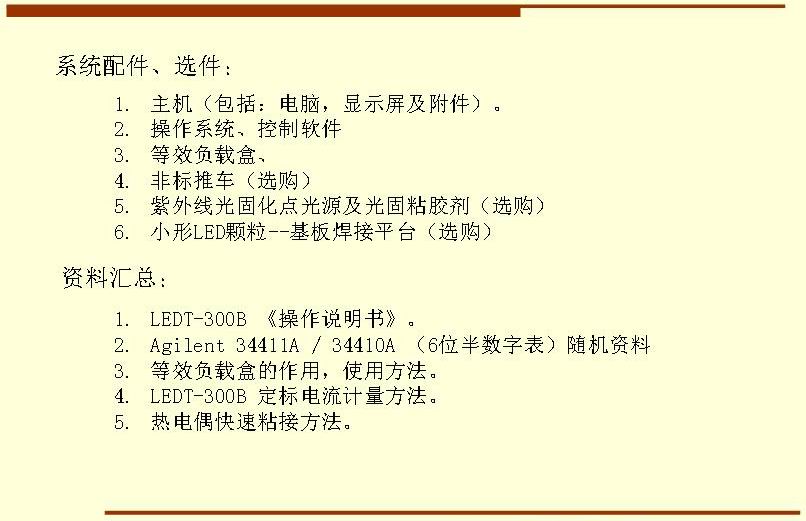

系統配件、選件： 主機（包括：電腦，顯示屏及附件）。 操作系統、控制軟件 等效負載盒、 非標推車（選購） 紫外線光固化點光源及光固粘膠劑（選購） 小形LED顆粒--基板焊接平臺（選購）

LED整燈熱管理分析系統的客戶 (按首字拼音排序)

  • • 上海時代之光照明電器檢測有限公司

查看所有客戶 >>

如有疑問，請聯系力茲 >>

回到所有產品列表 >>
